Abiadura Handiko Trenaren Azpiegiturak, Espainia

2017/11/28
Orografia hain malkartsua izanda eta tren sistemaren eskakizunak hain zorrotzak, ULMA enkofratu sistemen malgutasunaz eta moldakortasunaz baliatu gara.

2.515 km baino gehiagorekin, Espainia da, une honetan, abiadura handiko tren lineen luzerarik handiena duen herrialdea Europan, eta luzera handieneko linea duen bigarrena munduan, Txinaren atzetik. Gaur egun, erronka da eraikitzen ari diren korridoreak bukatzea eta Penintsularen mendebaldetik eta ekialdetik Frantziarekin mugakide diren bi erkidegoetatik, hau da, Kataluniatik eta Euskal Herritik igarotzen diren zatiak osatzea, Frantziarekiko loturak erabat bukatzeko.

Garraiobide honen trazadura oso zorrotza da, gehienezko aldapei eta kurben erradioei erantzun behar die eta. Horregatik, biaduktu eta tunel ugari egin dira lurralde osoko orografia saihesteko.

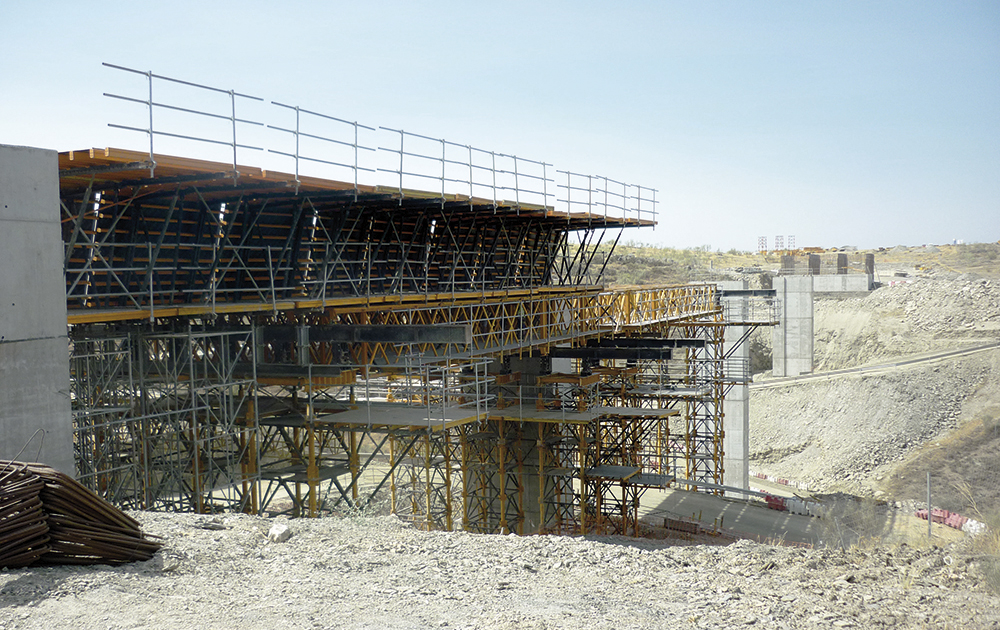

Biaduktuak eraikitzeko, lauzak eta taulak enkofratzeko ENKOFORM sistema erabili da, zubien geometria guztietara moldatu daitekeen material estandarrez osatutako sistema baita.

Taulak karga ahalmen handiko dorreekin zurkaiztu dira, esaterako, zinbria portikodunerako edo zinbria gogortuetarako T-500ekin, lurrak soluzio hori erabiltzen utzi duenean. Pilareak habeen enkofraturako ENKOFORM V-100 sistemarekin egin dira, kontsolen gainean behar zen altueraraino goratuta. Eta aire zabaleko tunelak MK orgak erabiliz eraiki dira, izan ere, sistema arinak eta malguak dira eta horiekin errendimendu handiak lortzen dira horrelako obretan.



Iparraldeko korridorea

Hego-mendebaldeko

korridorea

Mediterraneoko Korridorea

Ipar-mendebaldeko korridorea

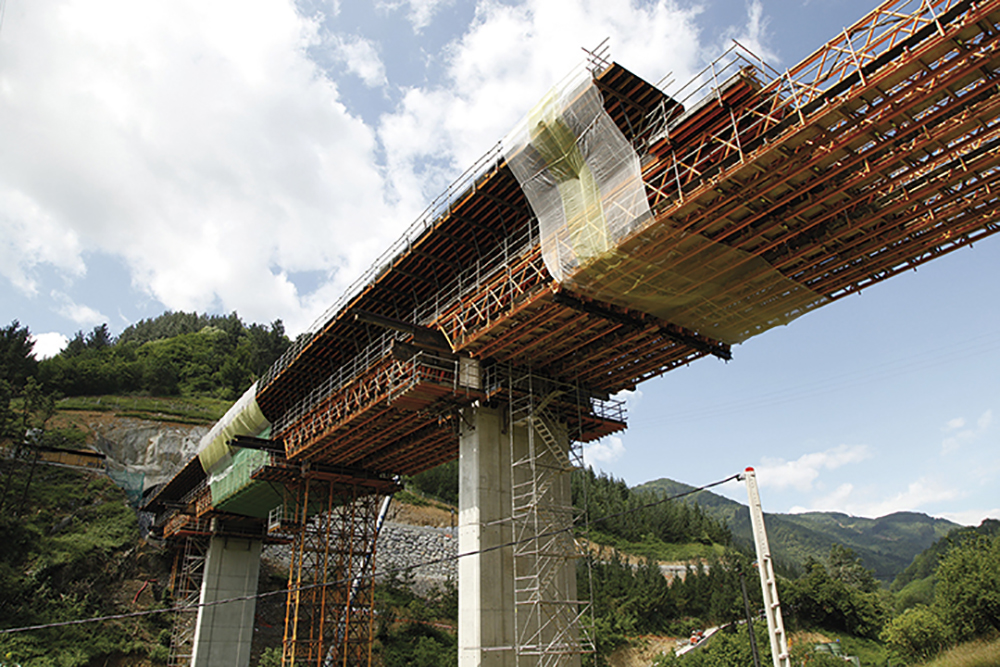

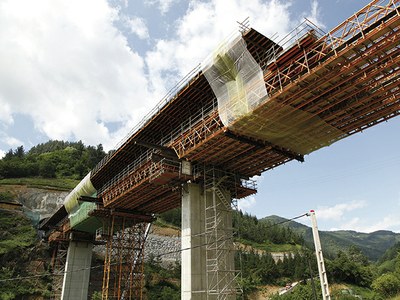

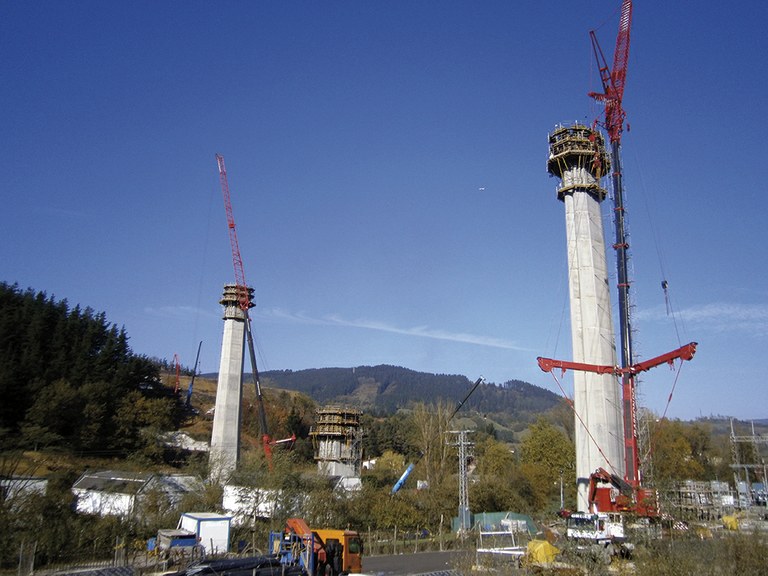

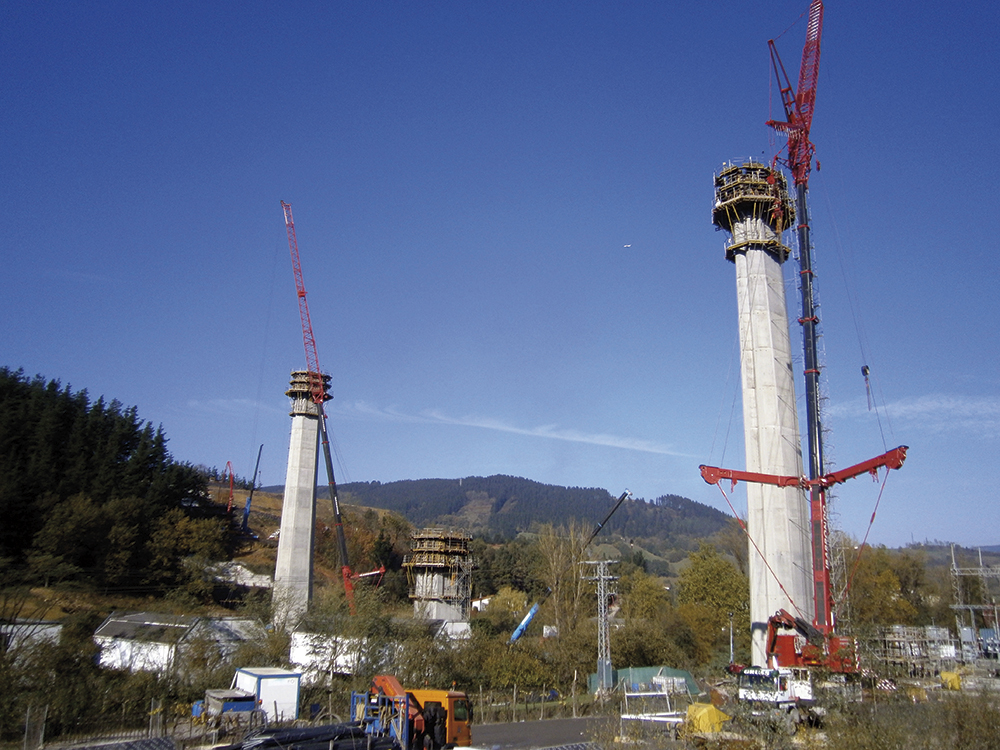

Euskal Y-a, Bergarako biaduktua

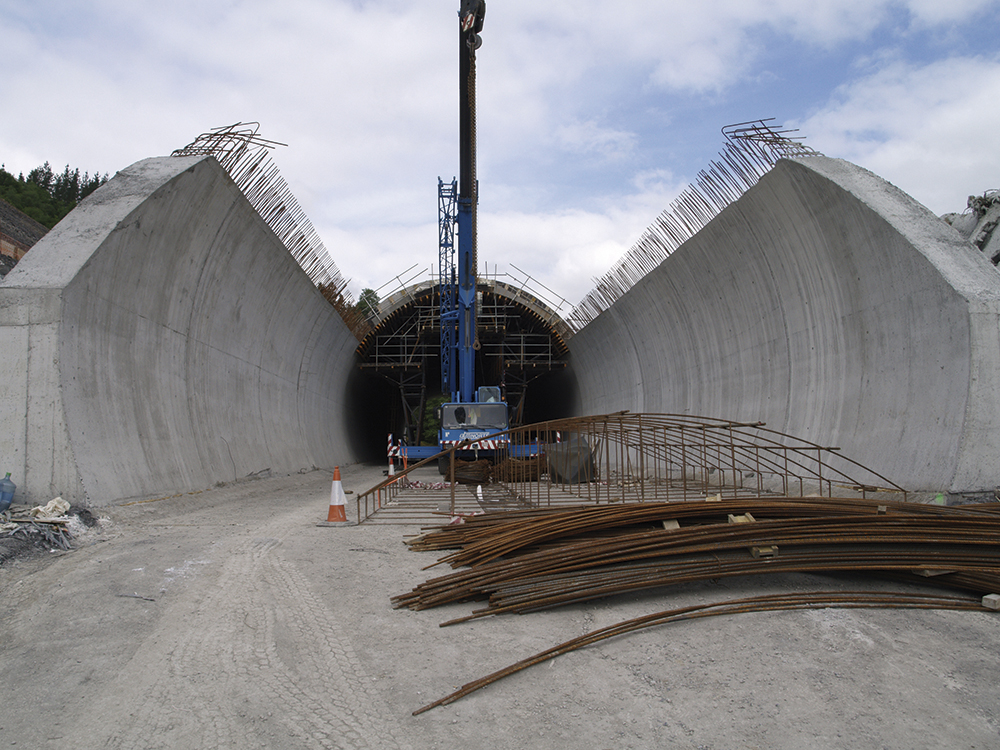

Euskal Y-a, Tolosako tunela

Euskal Y-a, Tolosako biaduktua

Madril – Extremadura AHL

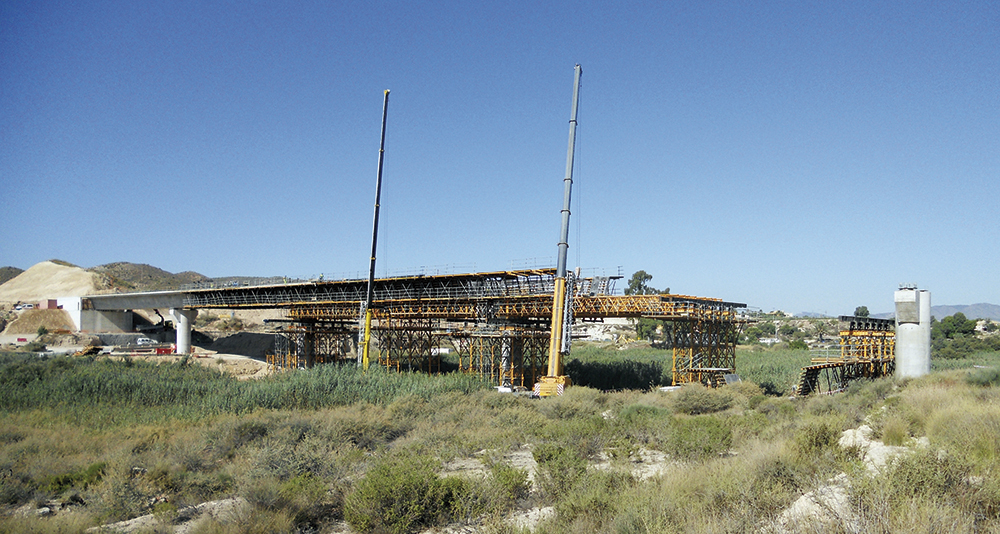

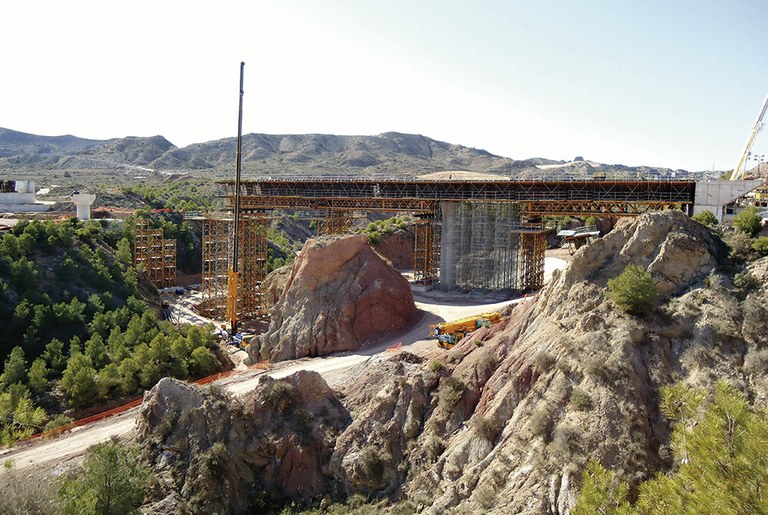

Alacant – Murtzia AHL, Monforte de Cideko biaduktua

Alacant – Murtzia AHL, Vinalopoko biaduktua

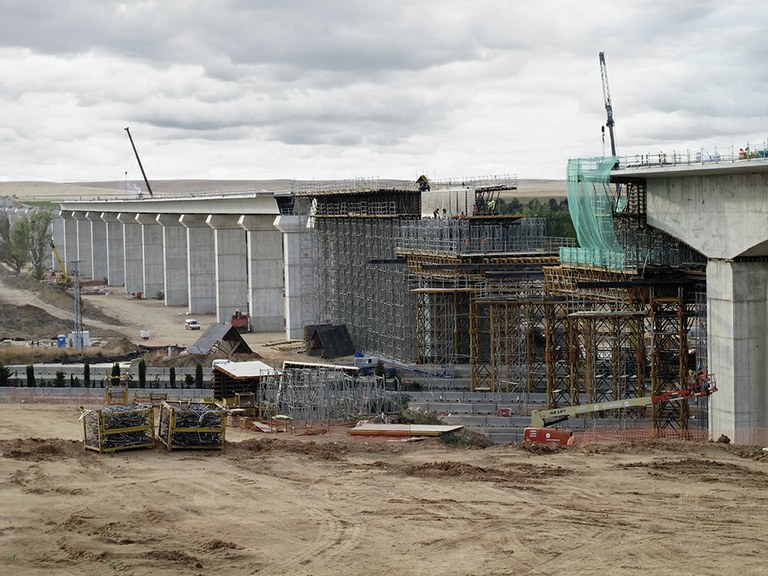

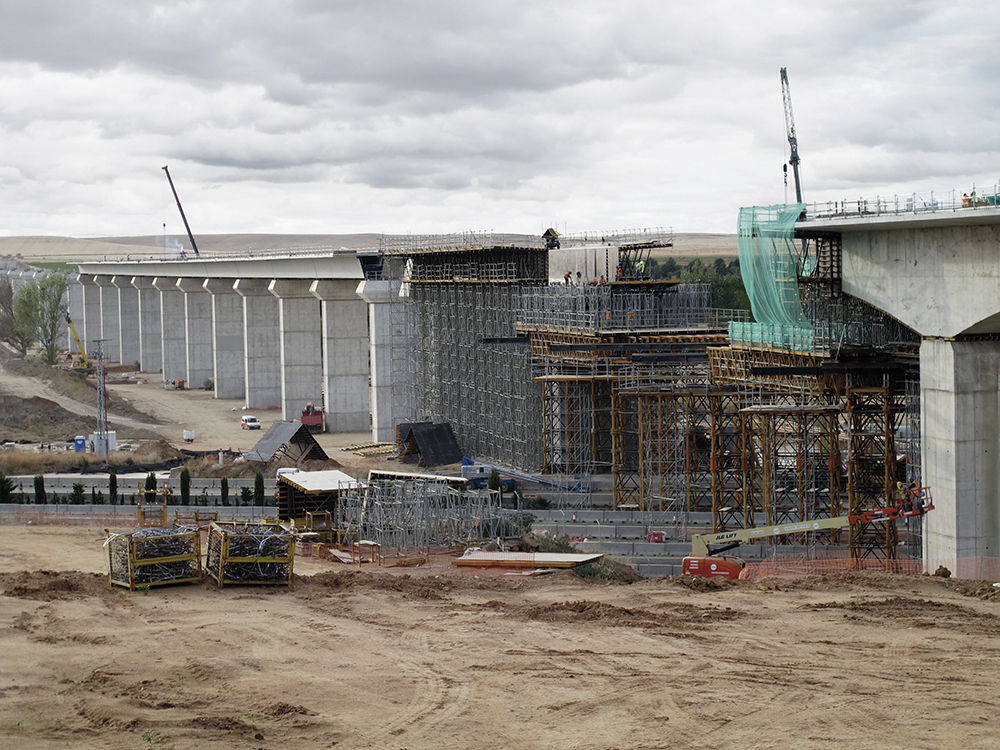

Madril – Galizia, Trabancoseko biaduktua

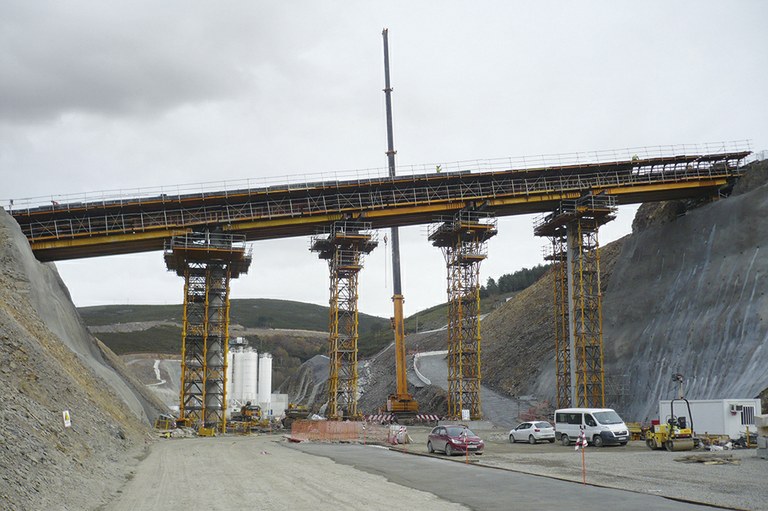

Zamora – Ourense, Campo Becerroseko gaineko pasabidea
