MK orga, Punon Ollacheako tunela eraikitzeko

2023/11/09

Ollachea tunela Peruko Puno departamentuan dago, eta Hegoaldeko Ozeanoartekoaren 4. zatiko parte da. Zehazki, 958 metroko luzerako bidearen zatia da. Azpiegitura honek segurtasun handiagoa emango du eta baita hiriaren erdigunetik igarotzea saihestuko ere.

Jarduketak 3 lan eremutan egin dira nagusiki:

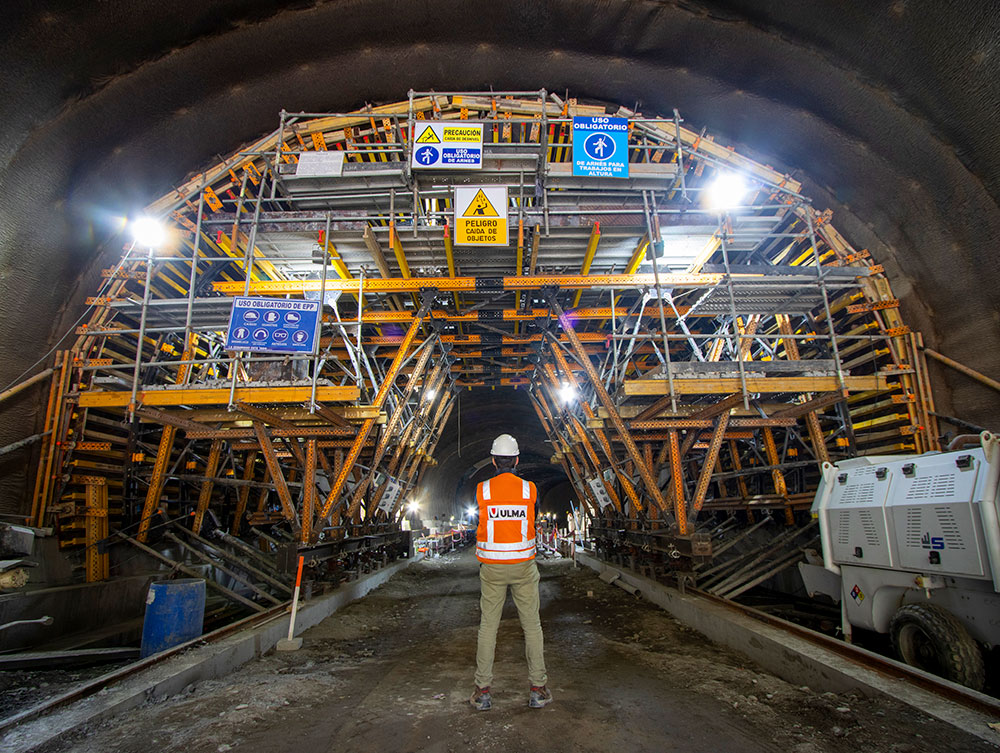

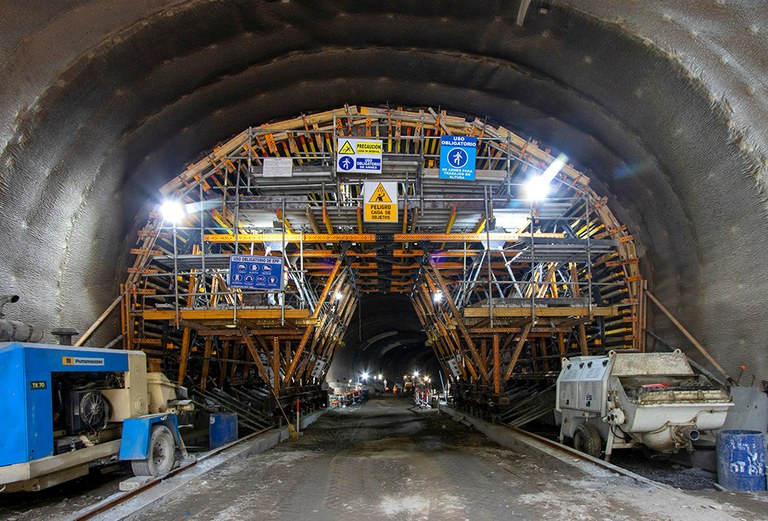

TUNEL NAGUSIA: 774 metroko luzera, sekzio aldakorra eta %3,4ko luzetarako malda. Zati honetarako, MK tuneletarako orgak diseinatu dira. 8 m-ko luzerako tunelentzako 3 MK orga izan dira, 12,9 eta 13,5 m arteko zabaleratakoak eta 8,4 eta 10,15 m arteko ganga altueratakoak. Sekzio tipikoaren aldaketa bat zegoenez, 60 cm handitzen zen pixkanaka, eta orgetako bi trantsizio bakoitzera egokitu dira. Hormigoitze zikloa 4 egunekoa izan da. BRIO aldamioa, orga moduan, akabera lanak egiteko erabili da, tunelaren geometrietara egokituta.

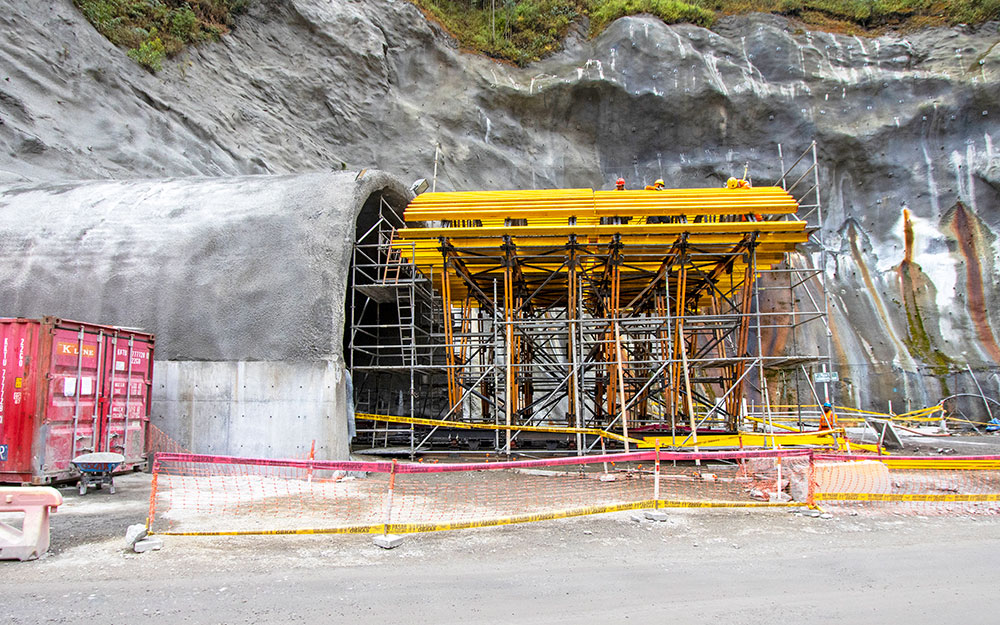

ZABALGUNEKO BADIA: 105 m-ko luzera, 2 sekzio eta 4 trantsizio, eta %3,4ko luzetarako malda. Tunela bi etapatan egin da: lehenik, 5,10 metroko altuera duten horma piko kurbatuak, gehienez 10 metroko luzera duten horma atalekin eta SMK zertxetan bermatuta; eta, bigarrenik, trantsizio eremuak MK zinbriekin eta zertxekin, eta, eremu konstantean, hormigoitzeko 5 metroko luzera duen MK tunel orgarekin.

LARRIALDIKO GALERIA: 85 metroko luzera, sekzio tipikoa eta %6,5eko luzetarako malda. Kasu honetan, bi MK orga erabili dira, 3 metroko luzerakoak, 4,15 metroko zabalerakoak eta 5,15 metroko altuerakoak. Orgak 3 egunean behin mugitu dira.

ULMA soluzioa:

Tuneletarako MK orgak
Orgaren luzera: 8 m - 10 m
Malda: %3,4 - %6,5
Altuera: 8,4 m - 10,15 m
Zikloa: 4 egun

‹

›
